雷達液位計是一種新型的非接觸式液位測量儀器，其特點是安裝簡單，數據精確，性能穩定，耐用性強。

憑借優異的性能表現，雷達液位計在各地儲油罐廠的裝配數量逐年增加。

一、使用背景

近幾年來，隨著儀器檢測技術的發展，為了保證生產安全，滿足儲罐檢測需要，減輕了檢測人員和儀器維護人員的勞動強度，提高了儀器檢測的要求。含硫量較高的污水集中預處理池廠一直采用光纖液位計，但效果不理想，后期維護工作量大。為此，經過技術部門的市場調研，決定采用一種新型的智能雷達液位計。由于安裝了智能雷達液位計，它的應用效果已經比過去有了很大提高。既能節約安裝費用，又能減少后期維護保養工作量，使用效果良好。

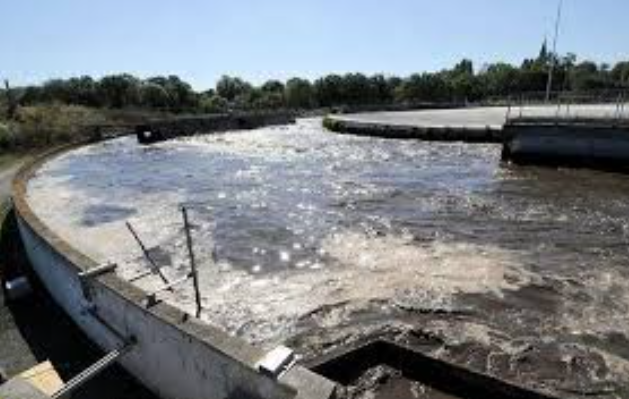

精煉含硫量污水預處理池是該公司重點工作區域，主要負責該公司生產設施酸性水的接收和輸送，對該公司穩定、高效的運行起到了積極作用。制作。D101罐式原裝光纖液位導引計量儀在生產經營中經常發生故障，嚴重影響設備的正常生產。與此同時，儲罐內含有大量有毒有害氣體，如硫化氫等，極大地增加了儀器的日常維修難度。雷達液位計具有測量精度高、不動件少、工作穩定可靠、維護成本低、能耗低、抗干擾能力強、介電常數范圍寬等優點，是一種新的非接觸式智能雷達液位計，可替代原有的光纖液位計。

二、測量原則

根據時距原理，智能雷達物位計采用“俯視”法測量參考點(歷史連接)和材料表面之間的距離。天線發出微波脈沖信號，將被測材料的表面反射回來，反射回來的信號由雷達系統接收并傳送到電子裝置中。單片機處理這些信號并識別材料表面產生的微波脈沖回波信號。參考點到材料表面的距離 D與脈沖信號時間 t成比例： D= c× t/2，其中 c是光速。

如果知道空罐高度 E，液位 L= L=E-D。

三、儀器安裝

設置時應注意以下幾點：

1. 從安裝短管的罐壁到外壁的推薦安裝距離大約是罐直徑的1/6。

2. 不要安裝在罐子頂部的中心位置，否則會導致信號丟失。

3. 不要安裝在進料口以上的地方。

4. 應安裝防護罩，以防止儀器受到日光直射和雨淋。

5. 不要在信號波束角內安裝限制開關、溫度傳感器及其它設備。

6. 不要安裝會影響測量的對稱設備(如真空環、加熱線圈、擋板等)。

7. 選擇的天線尺寸越大，則波束角越小，且干擾回聲越弱。

四、智能雷達液位計配置及通訊

雷達液位計的配置設置要求輸入空罐高度 E (測量零點)、滿罐高度 F (滿刻度)及相關操作參數等參數信息。使用參數可以使儀表自動地適應測量過程的情況。至于電流輸出計，點 E和 F分別對應4毫安和20毫安的電流輸出。對數字輸出儀表和顯示裝置而言，點 E和 F分別對應于0%和100%測量水平

可以使用VU331LCD顯示裝置顯示雷達液位計的歷史變量值和配置設置。這個裝置有4行液晶顯示，每行20個字符。它的啟動菜單系統內有內置的贊助信息，以確?？焖侔踩呐渲迷O置。智能化雷達液位計提供4-20 mA輸出模式，以及 HATT、 PROFIBUSPA和基金會基金會(FF)通訊模式。所以我們還可以通過手持通信程序DXR275來配置設置。通過 HART、 PROFIBUS PA和 Foundation Fieldbus (FF)，我們也可以進行遠程配置設置。

五、應用情況

它采用了一種新的智能雷達液位計，以取代原來的光纖液位計，而且沒有故障。該變送器的工作頻率為 K波段，適用于對含硫污水進行連續、非接觸式測量。該系統采用4-20 mA經濟型雙線通信技術，有效降低了布線難度。具有良好的兼容性，適用于高含硫量水體中的防爆裝置。實踐證明，該方法不受介質、溫度、氣層、蒸氣等因素的影響，耐腐蝕性強，測量溫度高，清洗方便，大大提高了液位測量的精度。該新型雷達式液位計在公司含硫污水集中預處理池上的成功創新應用，不僅保證了穩定、安全、高效的生產，而且為公司帶來了可觀的經濟效益。
